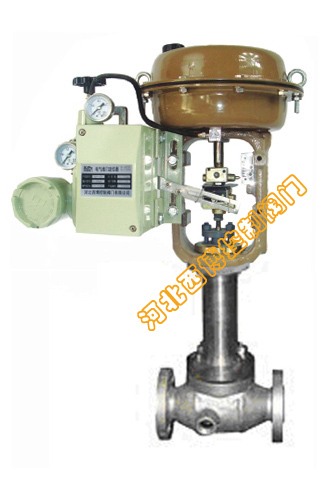

一、產品概述
 氣動保溫調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高。夾套保溫氣動調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置，使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。夾套保溫氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92
二、主要技術參數
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
440
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
360
|
|
允許壓差(MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.6
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.1
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
配用執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、
低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
閥芯形式
|
單座式、套筒式
|
|
流量特性
|
等百分比、快開特性
|
1
三、執行器技術參數
|
配置執行器類別
|
ZHA/B多彈簧簿膜執行機構
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程
|
10、16
|
24
|
40
|
40、60
|
100
|
|
彈簧范圍(KPa)
|
20～100(標準)、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
作用形式
|
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
|
四、主要結構圖及零件材料
夾套保溫氣動調節閥 (單座結構) 夾套保溫氣動調節閥 (套筒結構)
2
|
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
2
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
3
|
閥座/套筒
|
304
|
304
|
316
|
316L
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
導向套/并帽
|
304
|
304
|
316
|
316L
|
|
6
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
7
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
|
9
|
保溫夾套
|
25
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
12
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
五、主要性能指標
|
項目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±5.0
|
±1.0
|
|
回差%
|
3.0
|
1.0
|
|
死區%
|
3.0
|
0.4
|
|
始終點
偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
|
始點
|
±5.0
|
±1.0
|
|
氣關
|
始點
|
±5.0
|
±1.0
|
|
終點
|
±2.5
|
±1.0
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
|
|
