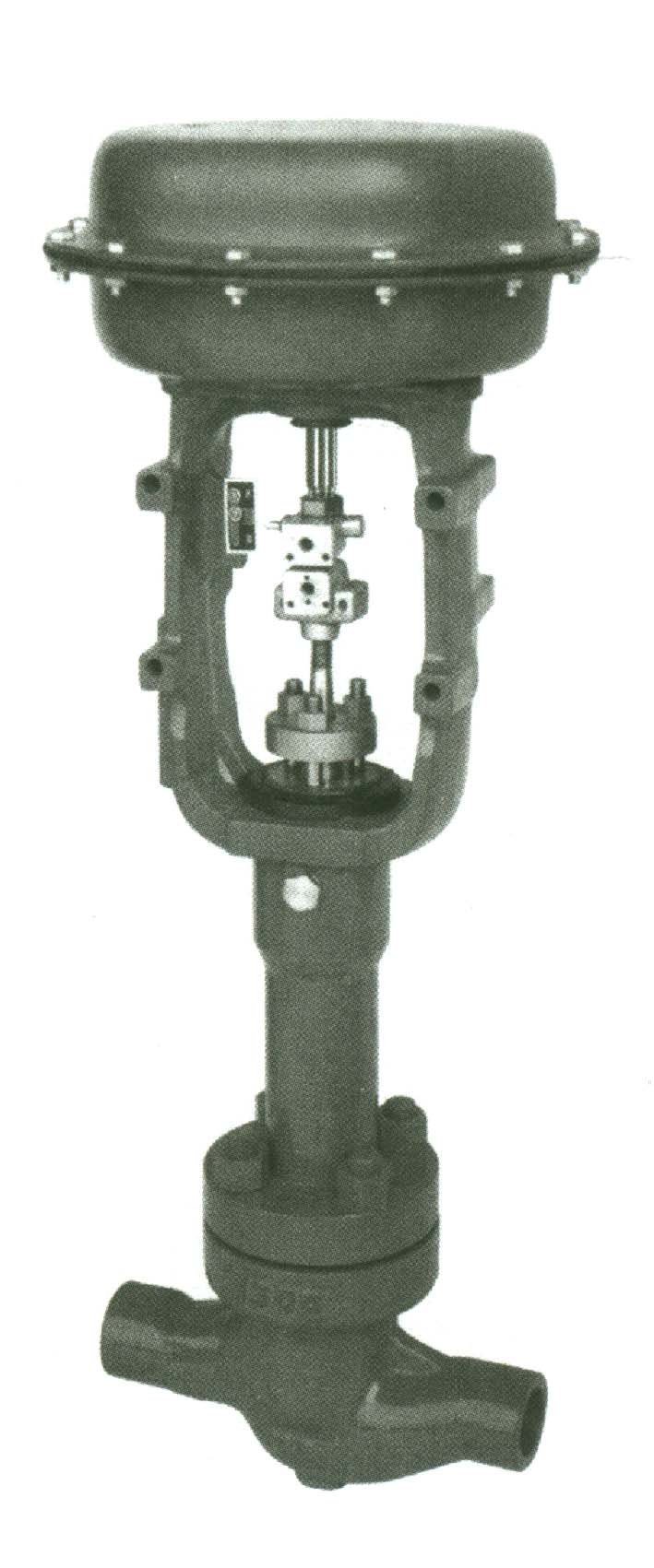

7XP9936高壓籠式調節閥

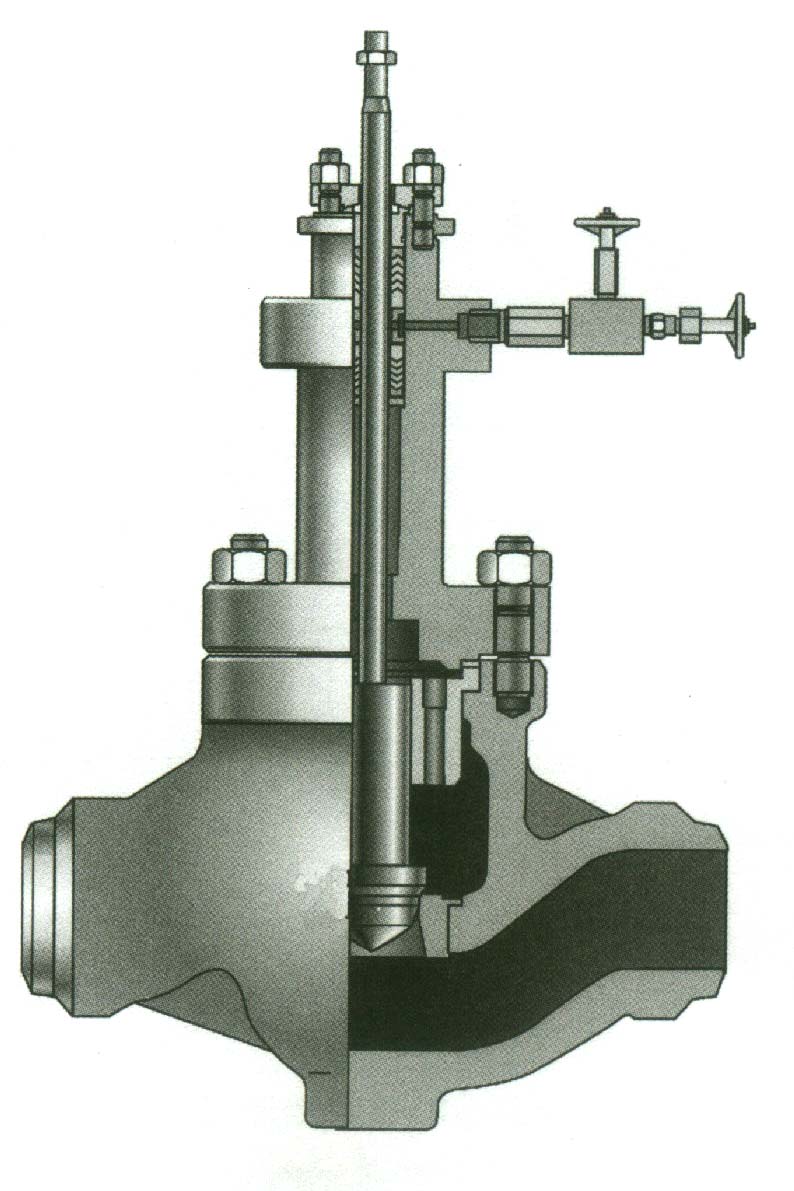

7XP9936一高壓籠式調節閥是一種壓力平衡式的調節閥。閥體流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好。噪音低，空化腐蝕小的高壓降場合。
性能
※ 回 差 1%（帶定位器）
※ 線 性 ±1%（帶定位器）
技術參數
|
公稱壓力
|
ANSl 900、1500、2500 JIS 63K
|
|
公稱通徑
|
25-80mm
|
|
工作溫度
|
常溫型：-20～+230℃
|
|
伸長型：+230～+566℃
|
|
環境溫度
|
-20～+70℃
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
氣 源
|
0.28～O.40MPa
|
|
連接方式
|
法蘭：RF、RJ,焊接式：嵌接焊、對接焊
|
|
作用形式
|
氣開式、氣關式
|
|
零件名稱
|
材 料
|
|
閥體、、閥蓋
|
WCB(ZG230-450) WCC(ZG270-500) WC6(ZGl5CrMo)
CF8(304) CF8M(316) CF3(304L) CF3M(316L)
|
|
閥芯、閥座
|
304(0Crl8N19) 316(0Crl7Nll2M02) 316L(00Crl7Ni4M02)
堆焊司太萊合金 17-4PH(沉淀硬化型不銹鋼)
|
|
填 料
|
V型PTFE V型增強PTFE 柔性石墨
|
|
閥 桿
|
304 316 316L 17-4PH
|
|
公稱通徑
|
25
|
40
|
50
|
80
|
|
閥座通徑mm
|
|
25
|
32
|
40
|
32
|
40
|
50
|
50
|
65
|
80
|
|
額定CV
|
等百分比線性
|
ANSl900、1500
JIS 63K
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
12
|
12
|
17
|
25
|
17
|
25
|
47
|
47
|
75
|
110
|
|
ANSl2500
|
-
|
12
|
17
|
12
|
17
|
31
|
31
|
47
|
75
|
|
行程 mm
|
14.3
|
25
|
38
|
|
